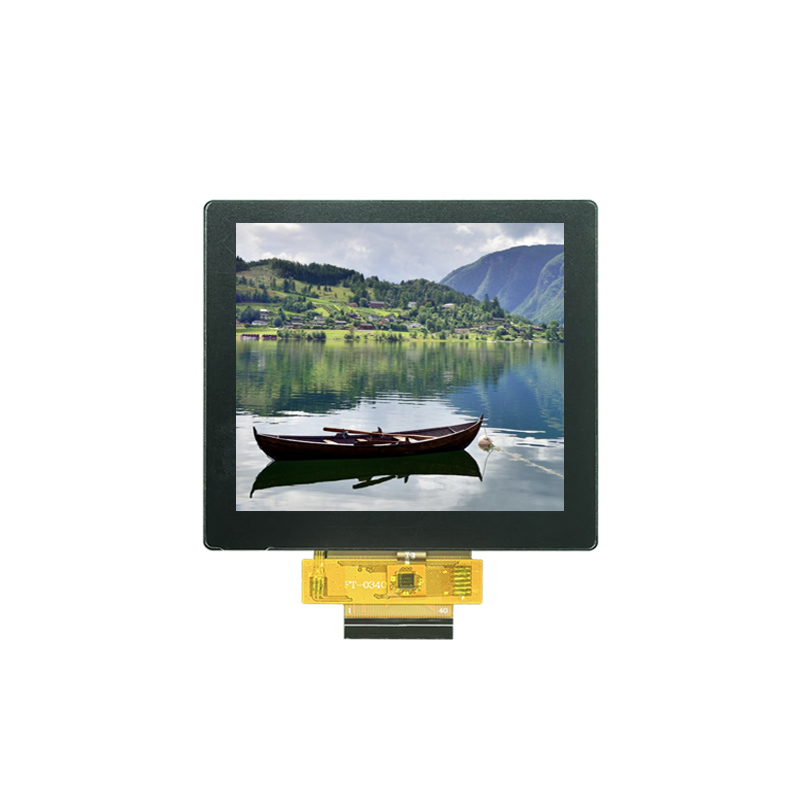

Quadratisches 3,4-Zoll-Touchdisplay (480 x 480 Pixel, IPS TFT LCD, ST7701S, RGB-Schnittstelle, CTP-Touch)

FT-03403-BCA,ist ein sehr anpassungsfähiger 3,4 Zoll quadratisches Touchmodul das ein TFT-LCD-Display und eine CTP-Touchfunktion (kapazitives Touchpanel) integriert.

Der Platz 3,4-Zoll-TFT-LCD-Display Es verfügt über eine Auflösung von 480×480 Pixeln mit einem Seitenverhältnis von 1:1. Die aktive LCD-Fläche (AA) beträgt 60,48×60,48 mm, und die Abmessungen des Displaymoduls betragen 70,45×70,34×2,07 mm. 3,4-Zoll-TFT-LCD-Displaymodul ist mit dem Treiber-IC ST7701S ausgestattet und unterstützt die RGB-Schnittstelle.

Der 3,4-Zoll-CTP-Touchscreen Das Modul ist in G+F-Bauweise gefertigt und verfügt über ein Deckglas mit den Abmessungen 73,80 x 73,80 x 0,7 mm. Die Gesamtdicke des Moduls (LCD-Modul + CTP-Touchscreen) beträgt 3,22 mm. LCD- und CTP-Schnittstelle sind auf einem einzigen 40-poligen FPC integriert.

Produktspezifikation:

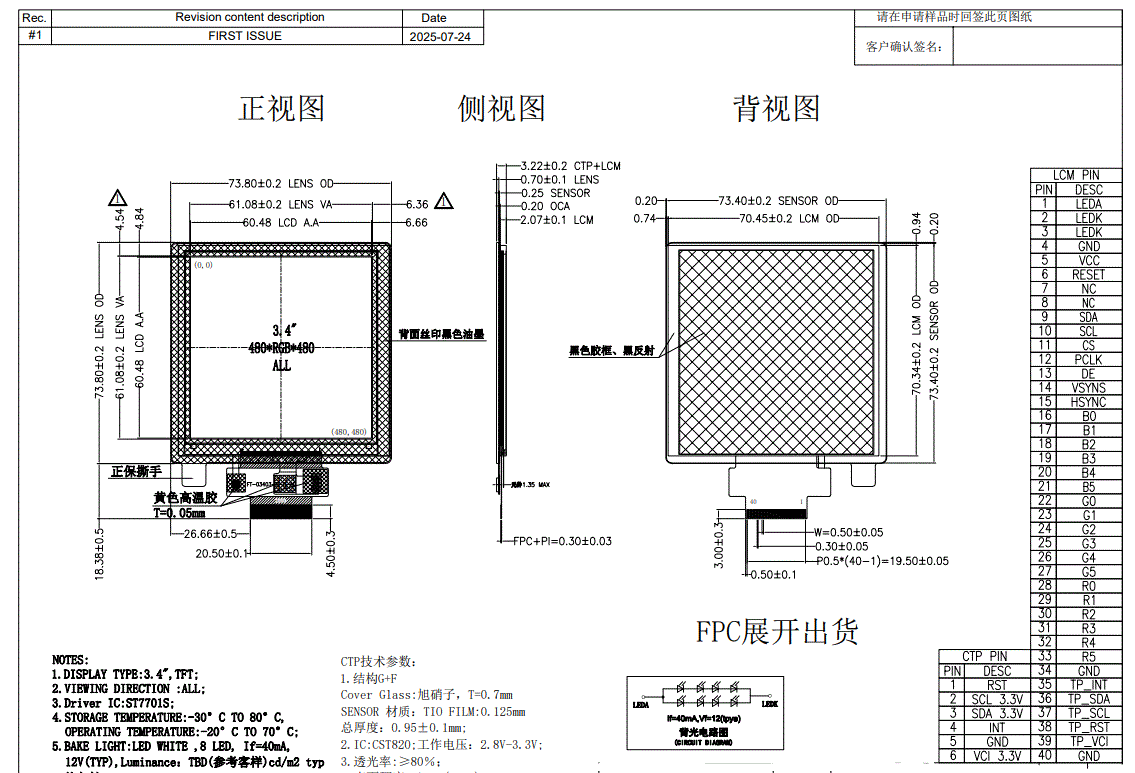

Produktzeichnung:

Produktmerkmale:

3,4-Zoll-Displaymodul:

• Quadratisches Erscheinungsbild: Das 3,4 Zoll quadratisches Touchmodul Es verfügt über ein Seitenverhältnis von 1:1 und eignet sich daher ideal für quadratische Anzeigeszenarien. Dadurch unterscheidet es sich von herkömmlichen rechteckigen Displays durch ein einzigartiges, individuelles Erscheinungsbild.
• Entschließung: Die 3,4-Zoll-TFT-Display bietet eine hochauflösende Auflösung von 480*480 Pixeln und gewährleistet so klare und scharfe Bilder ohne Unschärfen oder Geisterbilder. Damit erfüllt es die Anforderungen an die tägliche Anzeige und einfache Bedienoberflächen.
• Dicke: Das Displaymodul ist nur 2,07 mm dick und zeichnet sich durch ein schlankes Design aus, das Platz im Inneren der Geräte spart und die Integration und Installation in verschiedenen kleinen Produkten erleichtert.


Benutzerdefinierte Touch-Struktur:

• CTP-Touchscreen-Struktur: Der Touchscreen verwendet eine G+F-Struktur, die leichter und dünner als herkömmliche G+G-Strukturen ist und gleichzeitig die strukturelle Integrität und Praktikabilität beibehält, wodurch ein Kostenvorteil entsteht.
• Spezifikationen des Deckglases: Das Deckglas misst 73,80 x 73,80 mm und ist nur 0,7 mm dick. Es ist platzsparend und bietet gleichzeitig Schutz. Für eine verbesserte Benutzerfreundlichkeit kann es mit AG- (Antireflexions-), AF- (Antifingerabdruck-) oder AR-Beschichtungen (Antireflexionsbeschichtung) individuell angepasst werden.
• Gesamtdicke des Moduls: Das LCM + CTP Touch-Modul ist nur 3,22 mm dick und zeichnet sich durch ein ultradünnes Design aus, das sich für kleine Smart-Geräte mit geringen Platzanforderungen eignet, wie z. B. Smart-Armbänder, kleine Detektoren usw.

Treiber und Schnittstelle:

• Display-Treiber-IC: Der leistungsstarke Treiber-IC ST7701S wurde speziell für kleine bis mittelgroße TFT-LCD-Displays entwickelt. Er unterstützt eine RGB-Schnittstelle mit stabilen Übertragungsraten und ist mit den meisten gängigen Steuerplatinen kompatibel, was die Produktentwicklung vereinfacht.
• Integriertes FPC-Design: Die LCM- und CTP-Schnittstellen sind in einem einzigen 40-poligen FPC integriert, was eine saubere Verdrahtung, stabile Verbindungen und weniger Installationsschritte gewährleistet und die Massenproduktion und -installation erleichtert.

Anwendungsbereiche:

Als äußerst anpassungsfähig 3,4 Zoll quadratisches Touchmodul Das Gerät integriert ein TFT-LCD-Display und eine CTP-Touch-Funktionalität. Sein integriertes Design vereinfacht die Installation und vereint Leistung und Benutzerfreundlichkeit. Dank seiner stabilen Qualität und präzisen Parameter ist es die bevorzugte Kernkomponente für kleine Touch-Geräte.

Industrielle Steuerungstechnik: Kleine Detektoren, Steuerungen, Bedienfelder usw., die eine stabile Touch- und Displayleistung nutzen, um den anspruchsvollen Anforderungen industrieller Umgebungen gerecht zu werden.

Intelligente Wearables: Intelligente Armbänder, kleine Smartwatches, tragbare Gesundheitsüberwachungsgeräte usw., mit einem ultradünnen Design, das den Tragekomfort nicht beeinträchtigt, und hochauflösenden Displays für eine klare Datendarstellung.

Tragbare Terminals: Kleine Handterminals, tragbare Drucker, Mini-Navigationsgeräte usw. mit einem integrierten Design, das die Gerätestruktur vereinfacht und die Tragbarkeit erhöht.

Das 3,4 Zoll quadratisches Touch-Display-Modul Unterstützt individuelle Anpassungen und ermöglicht die Konfiguration von Schnittstellenspezifikationen, Hintergrundbeleuchtungshelligkeit, Deckglasabmessungen und weiteren Details nach Kundenwunsch. Für weitere Parameterdetails, Anpassungspläne oder Angebote kontaktieren Sie uns bitte. Wir bieten Ihnen eine Komplettlösung für Touchscreens.
