4,5 Zoll IPS TFT LCD 480*854 FWVGA MIPI-Schnittstelle Hoher Kontrast 550cd/m2

Das Modell #FT-04504-BNA ist ein 4,5 Zoll TFT LCD Anzeige der Auflösung von 480 (RGB) × 845 (FWVGA) mit einem Seitenverhältnis von 9:16 (B:H) Seitenverhältnis im Hochformat. Die Pixel sind in vertikalen RGB-Streifen angeordnet und erreichen eine Pixeldichte von 219 PPI. Die aktive Anzeigefläche beträgt 55,44 × 98,64 (B × H), die Abmessungen des Anzeigemoduls 58,80 × 107,40 mm bei einer geringen Dicke von nur 2,11 mm. Im ADS-Modus bietet es eine normal schwarze Anzeige, transmissive Hintergrundbeleuchtung, volle Betrachtungswinkel und hohen Kontrast. Das 4,5 Zoll TFT-LCD-Modul wird von einem ST7701SN-G5-Treiber-IC angetrieben, der die MIPI-Schnittstelle unterstützt.

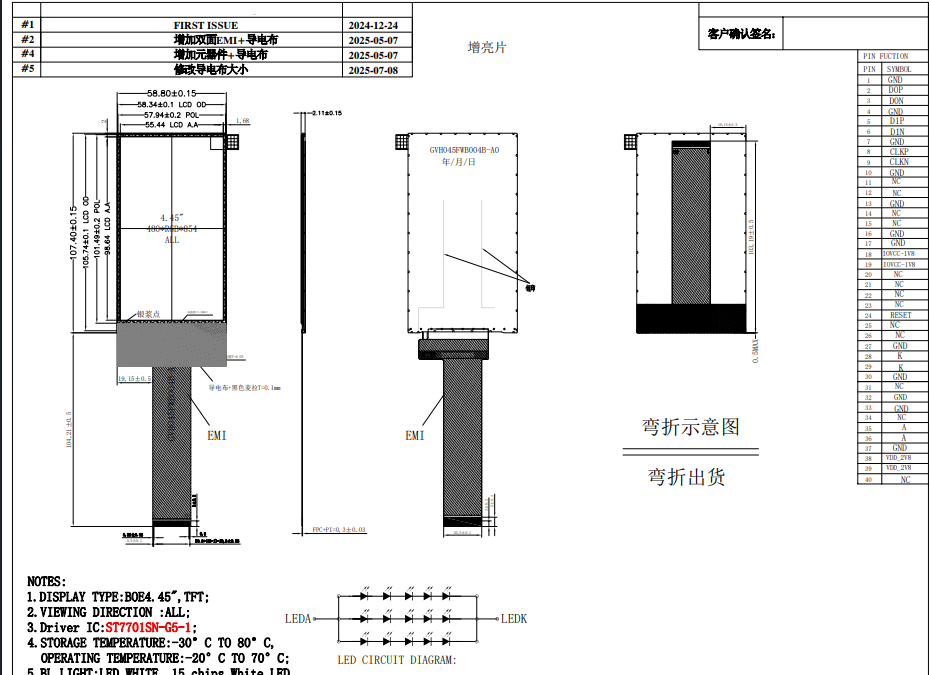

Produktzeichnung:

Produktspezifikation:

Produkteigenschaft:

✅ Hohe Auflösung:

Das 4,5 Zoll große TFT-LCD mit einer Auflösung von 480 x 854 liefert scharfe und detaillierte Bilder.

✅ Porträtgestaltung:

Der 9:16 (B:H) Das Seitenverhältnis ist auf Anwendungen zugeschnitten, die eine vertikale Informationsanzeige erfordern.

✅ ADS-Technologie:

Erreicht volle Betrachtungswinkel von 85/85/85/85 (Typ.)(CR≥10) und ein hohes Kontrastverhältnis von 1200:1, wodurch eine präzise Farbwiedergabe und klare Bildqualität gewährleistet wird, selbst bei Betrachtung aus mehreren Winkeln oder außerhalb der Mitte.

✅ Schmales Lünettendesign:

Maximiert die effektive Anzeigefläche, verbessert das Gesamtverhältnis von Bildschirm zu Gehäuse und verleiht dem Produkt einen Hauch moderner, technisch inspirierter Ästhetik.

✅ Effiziente Schnittstelle:

Ausgestattet mit dem ST7701SN-Treiber-ICunterstützt es nativ die MIPI 2lane-Schnittstelle, bietet hohe Datenübertragungsraten und starke Entstörungsfähigkeiten. Es ist mit gängigen eingebetteten Prozessoren (z. B. RK3288, STM32) kompatibel und vereinfacht so das Systemdesign.

✅ EMI-Design:

Verfügt über eine zweischichtige FPC-Abschirmung und leitfähiges Gewebe zur wirksamen Unterdrückung elektromagnetischer Störungen (EMI), gewährleistet die Signalintegrität, verbessert die allgemeine Systemstabilität und -zuverlässigkeit und erfüllt Industrie- und Automobilstandards.

Anwendungen:

Die ModellnummerFT-04504, a 4,5 Zoll 480×854 TFT-LCD-Modul des Portraitmoduls, besticht durch sein ADS Vollansicht Technologie, hoher Kontrast, kompakte Größe, Hochgeschwindigkeits-MIPI-Schnittstelle und EMI-Schutz in IndustriequalitätEs ist eine ideale Anzeigelösung für industrielle Handheld-Geräte, Smart Wearables, Automobilterminals und mehr.

Industrielle Handheld-Geräte – Handheld-Datensammler, Barcode-Scanner, Inspektionsterminals, POS-Geräte.

• Vorteile: Das Hochformatdesign erleichtert die Einhandbedienung, die hohe Helligkeit unterstützt den Einsatz im Freien, die MIPI-Schnittstelle ist mit Prozessoren in Industriequalität kompatibel und das EMI-Design sorgt für stabile Signale.

Intelligente Wearables und Gesundheitsüberwachung – Intelligente Armbänder, medizinische Monitore, tragbare EKG-Geräte.

• Vorteile: Das schlanke Modul (2,11 mm Dicke) ist ideal für Wearables, die ADS-Vollbildtechnologie unterstützt die Datenanzeige aus mehreren Winkeln und der hohe Kontrast verbessert die Lesbarkeit von Text/Diagrammen.

Smart Home- und IoT-Geräte – Intelligente Türschlösser, Thermostattafeln, Kontrollbildschirme für die Sicherheit zu Hause.

• Vorteile: Die MIPI-Schnittstelle ermöglicht eine schnelle Berührungsreaktion, die ADS-Technologie gewährleistet einen Betrieb aus mehreren Winkeln und ein hoher Kontrast verbessert die Sichtbarkeit bei Nacht.
