Teilenummer: FT-024118
TFT-Typ: 2,46 Zoll IPS TFT LCD
Auflösung: 272*480 Punkte
Blickrichtung: Alle
Schnittstelle: MCU 8/SPI
Treiber-IC: ST7365P
Helligkeit: 500 cd/m²
Touchscreen: ohne Touch
Art.-Nr :
FT-024118Das Modell FT-024118 ist ein 2,46 Zoll großes TFT-LCD-Displaymodul mit einer Auflösung von 272 (RGB) × 480 (WQVGA) und einem Seitenverhältnis von 9:16 (B:H) im Hochformat. Die aktive Fläche misst 30,19 mm × 53,28 mm, die Außenmaße des Moduls betragen 34,28 mm × 64,46 mm × 2,02 mm. Dank der IPS-Panel-Technologie bietet es außergewöhnliche Farbgenauigkeit und volle Betrachtungswinkelstabilität. Mit einer Oberflächenhelligkeit von 500 cd/m² sorgt es für kristallklare Lesbarkeit. Dieses 2,46 Zoll große TFT-LCD-Modul basiert auf dem Treiber-IC ST7365P, unterstützt MCU 8-Bit/SPI-Multi-Interface-Optionen und verfügt über einen 24-poligen FPC-Anschluss.

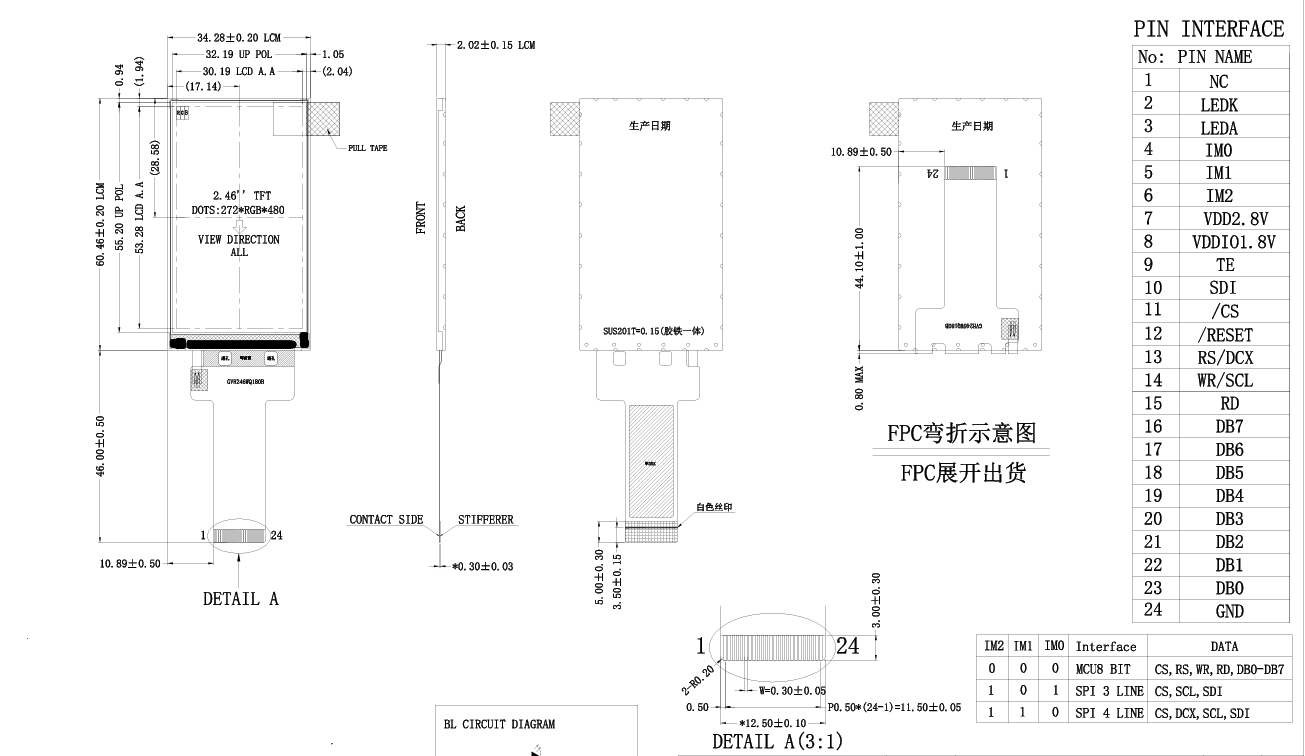

Produktzeichnung:
Produktspezifikation:
NEIN. | Artikel | TFT-LCD-SPEZIFIKATION |
1 | Teile-Nr. | TF-024118 |
2 | LCD-Größe | 2,46-Zoll-TFT-LCD-Anzeigemodul / 2,46-Zoll-IPS-TFT-LCD |
3 | Auflösung (Pixel) | 272 (RGB) × 480 |
4 | Anzeigemodus | IPS, normalerweise schwarz, durchlässig |
5 | Aktiver Bereich | 30,19 x 53,28 mm |
6 | Modulabmessung (mit Linse) | 34,28 x 60,46 x 2,02 mm |
7 | Blickrichtung | ALLE |
8 | Betrachtungswinkel | 80/80/80/80 (Typ.) (CR ≥ 10) |
9 | Kontrast | 800:1 (Typ.) |
10 | Leuchtdichte | 500 cd/m² |
11 | Hintergrundbeleuchtung | 5-Chip-LED, weiß, |
12 | Oberflächenbehandlung | Blendschutz |
13 | Temperaturbereich | Lagertemperatur: -30 ~ 80 °C Betriebstemperatur: -20 ~ 70 °C |
14 | Touch-Screen | Kein Touchscreen |
Produkteigenschaft:
Hochauflösendes vertikales Display
✅272×480 Hohe Auflösung: Liefert scharfe Bilder und klaren Text und erfüllt die strengen Anforderungen an die Anzeigepräzision von Smartgeräten.
✅9:16 Hochformat-Seitenverhältnis: Ideal für vertikale Interaktionsszenarien in Handheld-Geräten, Wearables, Industrieterminals und mehr, wodurch die Kosten für Zuschneiden und Anpassung minimiert werden.
IPS Voller Betrachtungswinkel
✅Weitwinkeltechnologie: Bietet einen Betrachtungswinkel von 170° ohne Farbverschiebung oder Helligkeitsverlust aus irgendeiner Richtung und verbessert so die Benutzerfreundlichkeit bei der Zusammenarbeit, bei öffentlichen Displays und ähnlichen Umgebungen.
✅Hohe Farbgenauigkeit: Das IPS-Panel gewährleistet eine präzise Farbwiedergabe und eignet sich daher für Branchen mit anspruchsvollen Anzeigestandards, wie etwa Medizin, Einzelhandel und Navigation.
Hintergrundbeleuchtung mit hoher Helligkeit
✅500 cd/m² Helligkeit: Stellt sicher, dass der Bildschirminhalt auch bei direkter Sonneneinstrahlung lesbar bleibt, und vermeidet das Problem des „schwarzen Bildschirms“ im Freien.
✅Integrierte Hintergrundbeleuchtung mit Metall-Kunststoff-Rahmen: Verfügt über eine stabile Struktur mit hoher Temperaturbeständigkeit und Stoßfestigkeit und erfüllt die strengen Anforderungen für die Automobilindustrie, die Industrie und andere raue Umgebungen.
Flexible Schnittstellenoptionen
✅Unterstützung für duale Schnittstellen: Nahtloser Wechsel zwischen den Modi MCU 8-Bit/SPI 3-Draht/4-Draht, wodurch die Kompatibilität mit gängigen Host-Controllern gewährleistet und die Entwicklungskomplexität reduziert wird.
✅ Flexibler 24-poliger FPC-Anschluss: Das leichte, biegsame Kabel spart Platz im Inneren und passt sich mühelos an kompakte Produktdesigns an.
Flexible Anpassungslösungen
Basierend auf den Spezifikationen des Standardmodells Nr. FT-024118, 2,46 Zoll IPS TFT-Modulbieten wir maßgeschneiderte Lösungen für die unterschiedlichsten Kundenanforderungen:
✅Helligkeitsanpassung
Einstellbare Helligkeit der Hintergrundbeleuchtung: Unterstützt einen Bereich von 200–1.200 cd/m² zur Anpassung an verschiedene Lichtverhältnisse:
Umgebungen mit starker Beleuchtung (z. B. Navigation im Auto): Sorgt für klare Bildschirmdarstellung bei direkter Sonneneinstrahlung.
Umgebungen mit schwacher Beleuchtung (z. B. medizinische Geräte): Optimiert die Lesbarkeit in schwach beleuchteten Umgebungen.
✅ Flexible FPC-Anpassung
Kabelanpassungen: Ändern Sie Länge, Position und Pin-Layout des 24-poligen FPC, um es an die PCB-Designs des Kunden anzupassen.
EMV-Optimierung: Verbessert die elektromagnetische Verträglichkeit (EMV) für eine stabile Leistung in komplexen elektronischen Systemen.
✅ Touchscreen-Integration
Kapazitiver Touchscreen: Hohe Empfindlichkeit, Multi-Touch-Unterstützung.
Resistiver Touchscreen: Bedienbar mit Handschuhen/nassen Händen.
Anwendungen: Industrielle Bedienfelder, Außenterminals.
✅Individuelle Gestaltung des Deckglases
Beschichtungsoptionen: AR (Antireflex)/AG (Anti-Glare) AF (Anti-Fingerabdruck)
Anwendungen:
Die Modellnummer FT-024118, 2,46 Zoll IPS TFT LCD-Modulist mit seiner Auflösung von 272 x 480, dem IPS-Vollbilddisplay, einer Helligkeit von 500 cd/m² und dualen MCU/SPI-Schnittstellen ideal für:
Handheld-Geräte wie POS-Terminals, medizinische Handheld-Terminals
Automobilelektronik wie Navigationssysteme im Auto, Head-Up-Displays (HUD)
Industrielle Mensch-Maschine-Schnittstellen (HMI)Instrumententafeln
Intelligente Wearables für Verbraucher
Smart Home-Controller
