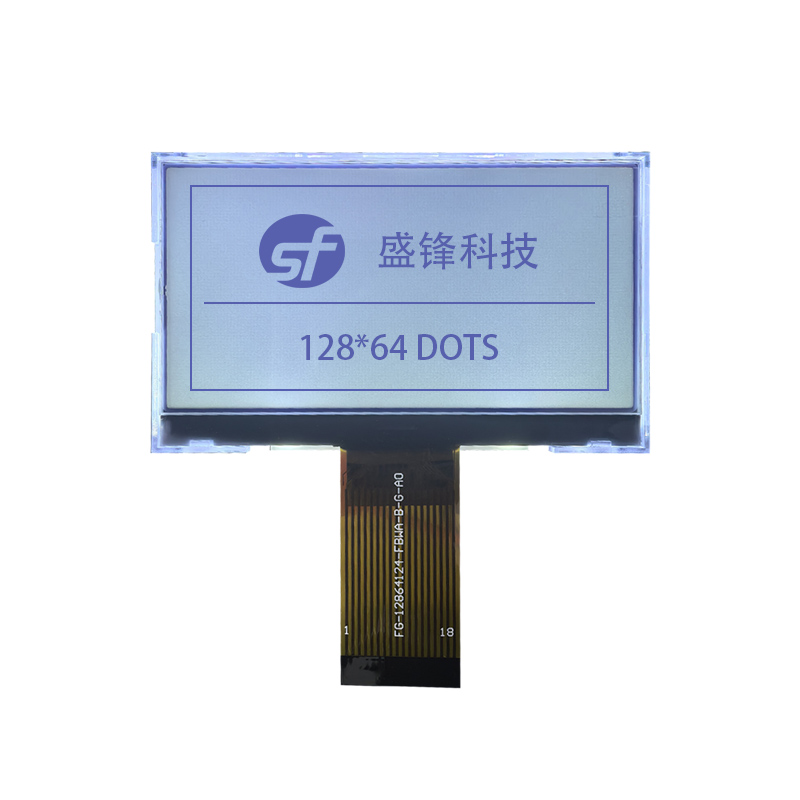

Grafikmodul 128x64 FSTN LCD, positiv transflektiv, COG-Modul, AIP31565, 4SPI-Schnittstelle

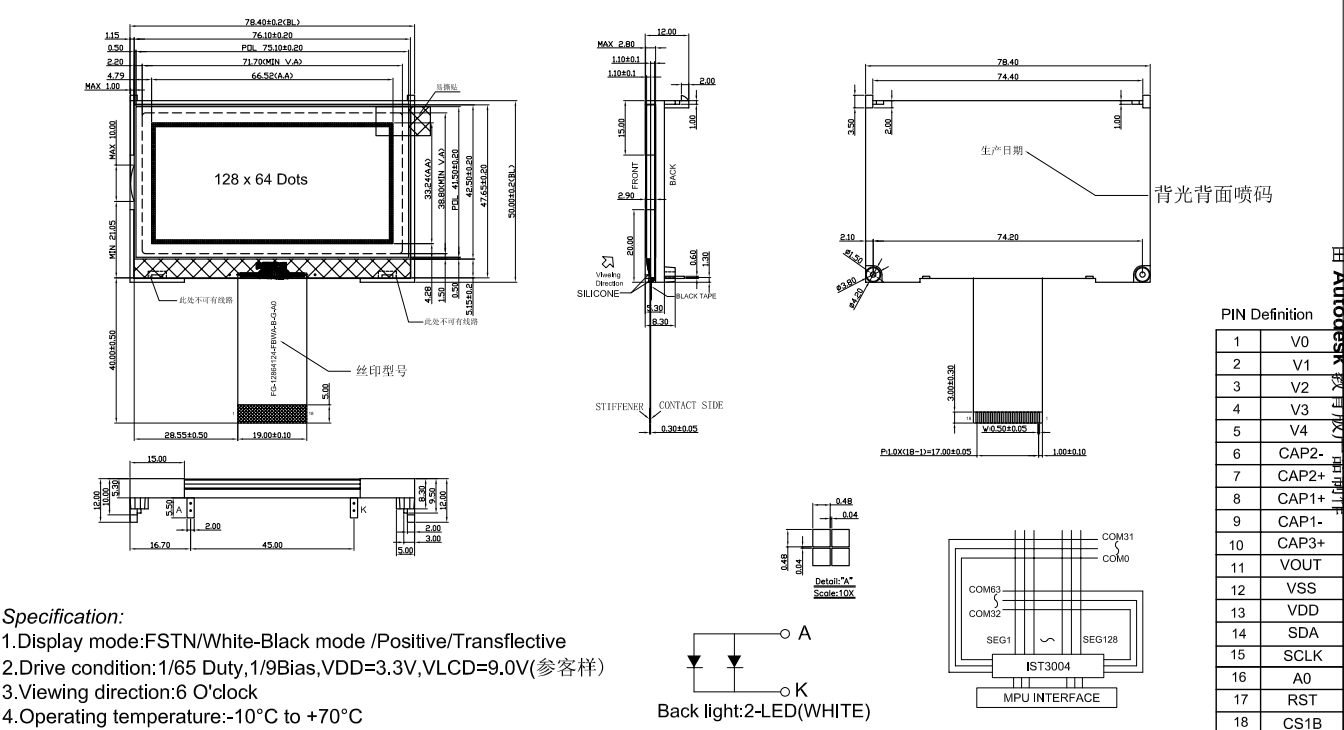

Zeichnung:

Merkmale:

1. Klassische Auflösung + Großes Sichtfeld: Hohe Informationskapazität

• Die klassische 128*64-Punktmatrixauflösung in monochromen Punktmatrixmodulen erfüllt vielfältige Anzeigeanforderungen für Zeichen, Symbole, Grafiken usw.
• Das große VA-Format von 71,70 × 38,80 mm erhöht die Informationsdichte und verbessert den Lesekomfort.

2. Klassischer FSTN-Positivmodus: Weißer Hintergrund mit schwarzem Text, in allen Szenarien gut lesbar

• Der FSTN-Positivmodus, kombiniert mit einer weißen Hintergrundbeleuchtung, bietet einen klassischen weißen Hintergrund mit schwarzem Textdarstellungseffekt und zeichnet sich durch hohen Kontrast aus.
• Der transflektive Modus ermöglicht es diesem Modul, in hellen Umgebungen Umgebungslicht und in Situationen mit schwachem Licht Hintergrundbeleuchtung zu nutzen und sich so perfekt an den gemischten Einsatz im Innen- und Außenbereich anzupassen (z. B. Instrumente im Außenbereich, Bedienfelder im Innenbereich).

3. 4SPI-Schnittstelle + AIP31565-Treiber: Effiziente Integration zu geringen Kosten

• Der Treiber-IC AIP31565 unterstützt ein 4SPI-SchnittstelleDadurch werden weniger Verbindungen benötigt und weniger Platz auf der Leiterplatte beansprucht. Das Schnittstellenprotokoll ist hochgradig kompatibel und lässt sich problemlos in gängige Master-Control-Lösungen integrieren.

4. Ultradünne Hintergrundbeleuchtung + präzise Positionierung: Platzsparend und einfach zu montieren

• Die Hintergrundbeleuchtung ist nur 2,5 mm dick, und das gesamte Modul ist nur 5,3 mm dick, was es für Geräte mit begrenztem Platzangebot geeignet macht.
• Zwei lange Positionierungsstifte und zwei Klemmen sind auf der Rückseite der Hintergrundbeleuchtung vorgesehen, um eine präzise Positionierung auf der Hauptplatine zu ermöglichen. Dies vereinfacht den Montageprozess, verbessert die Produktionseffizienz und vermeidet das Risiko eines Lockerns.

Anpassungsdienste:

Um den individuellen Bedürfnissen verschiedener Branchen und Geräte gerecht zu werden, bietet We Shengfeng umfassende Anpassungslösungen an für:

√ AnzeigemusterUnterstützt benutzerdefinierte Designs für Segmente, Charaktere oder Grafiktypen.

√Größe und Struktur: Die Modulgröße wird auf die spezifischen Projektanforderungen des Kunden zugeschnitten.

√ Hintergrundbeleuchtung: Flexibilität bei der Wahl der Hintergrundbeleuchtungsfarbe (z. B. Gelb/Grün, Blau, Weiß) und der Helligkeit zur Anpassung an unterschiedliche Lichtverhältnisse.

√ Schnittstelle: Unterstützt I²C-, SPI- und Parallelschnittstellen und ist mit verschiedenen Master-Control-Chips kompatibel.

√ Anpassungsfähigkeit an die Umwelt: Optimiert die Modulleistung für spezielle Szenarien wie hohe/niedrige Temperaturen, Staub- und Wasserbeständigkeit.

Für detaillierte Spezifikationen, Mustertests oder Beratungen zu kundenspezifischen Lösungen für den 128x64-Punktmatrix-Bildschirm kontaktieren Sie uns bitte umgehend.
