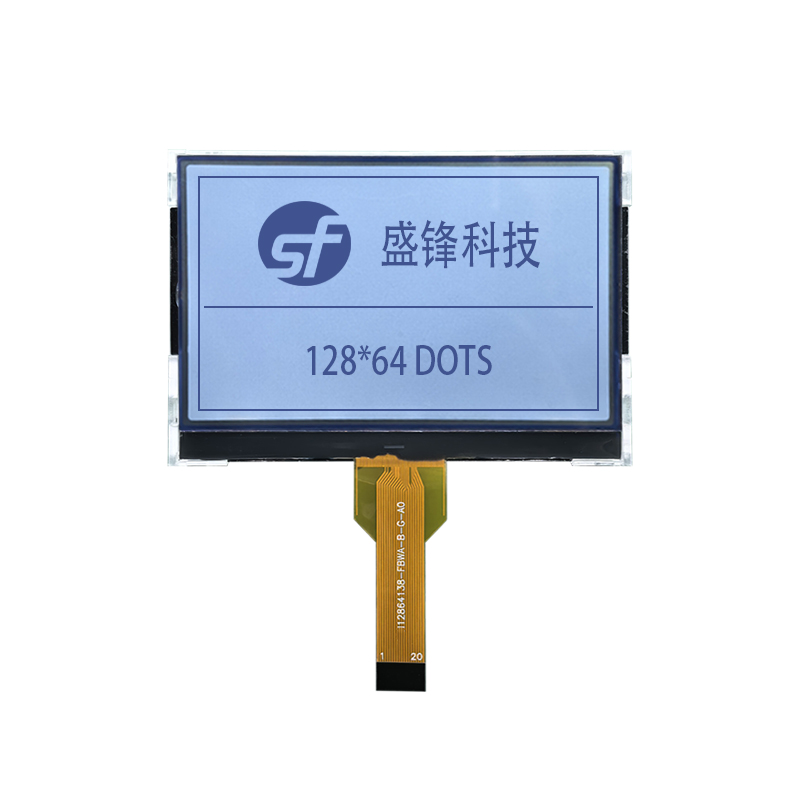

Grafikmodul 128x64 COG FSTN Positiv Transflektiv ST7567 Parallelschnittstelle

Modell#FD-12864138,ist groß 12864 COG LCD-Modul, mit einer VA-Größe von 87,95×55,0mm und Modul-Außenmaßen von 96,20×67,40mm. Es nutzt den FSTN/Positiv/Transflektiven Modus und ist mit einer weißen Hintergrundbeleuchtung ausgestattet. Modul 12864 bietet einen klassischen Schwarz-auf-Weiß-Displayeffekt mit hohem Kontrast und gewährleistet so eine hervorragende Sichtbarkeit sowohl in Innenräumen als auch im Freien..

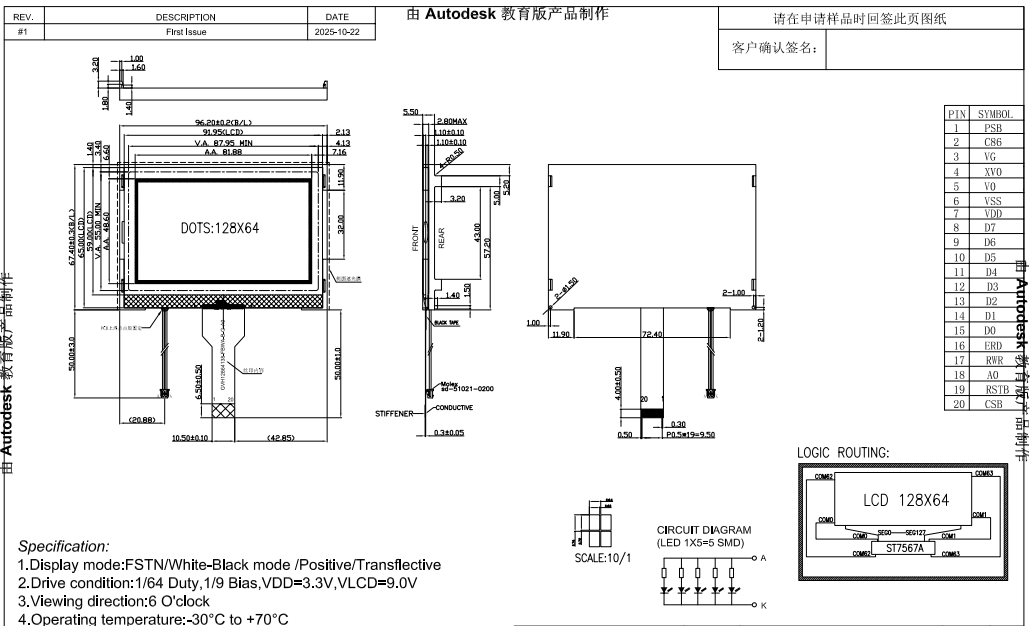

Zeichnung:

Merkmale:

• Klassische 128*64-Auflösung:

Standard 128x64 Punktmatrix Die Spezifikation stellt Texte, Zahlen und einfache Grafiken übersichtlich dar und erfüllt damit die grundlegenden Anforderungen an die Datenanzeige der meisten Geräte mit hoher Kompatibilität.

• FSTN-Transflektives Display & Weiße Hintergrundbeleuchtung:

Bietet einen stabilen Weiß-auf-Schwarz-Displayeffekt mit hohem Kontrast. Das transflektive Design ermöglicht gutes Ablesen auch bei starkem Sonnenlicht ohne Hintergrundbeleuchtung und reduziert so den Stromverbrauch.

• ST7567A Treiber-IC:

Ausgestattet mit einem dedizierten ST7567A LCD-Treiber-IC mit stabiler und ausgereifter Leistung sowie ausreichender Massenversorgung, wodurch die Projektkosten effektiv gesenkt und ein hervorragendes Preis-Leistungs-Verhältnis erzielt wird.

20-polige Parallelschnittstelle:

Gewährleistet eine stabile und schnelle Signalübertragung und ist mit gängigen Ein-Chip-Mikrocomputern und Hauptsteuerplatinen kompatibel, um eine einfache und schnelle Integration und Aufrüstung zu ermöglichen.

• Gebogene Hintergrundbeleuchtungsstruktur:

Eingebaute Schnallen an den vier Ecken der Hintergrundbeleuchtung ermöglichen eine schnelle Befestigung auf den Hauptsteuerplatinen ohne zusätzliche Schrauben oder Klebebänder, was die Gesamteffizienz der Montage erheblich verbessert.

• Modul 12864COG:

Die vereinfachte COG-Struktur ermöglicht ein schlankes Design und einen geringen Stromverbrauch und eignet sich perfekt für verschiedene raue industrielle Arbeitsumgebungen.

Anwendung:

Modellnummer FD-12864138, dieses 12864 COG-Modul ist die ideale Displaylösung für verschiedene eingebettete Displayszenarien, darunter industrielle Steuerungen, Instrumente und Messgeräte, Smart-Home-Geräte, Automobilperipheriegeräte, Handheld-Geräte und industrielle Steuerungs-Mainboards, und dient als kostengünstige und leistungsstarke Prioritätswahl für grundlegende Punktmatrix-Displaylösungen.

Wir unterstützen maßgeschneiderte Dienstleistungen Dazu gehören beispielsweise die Anpassung der LCD-Größe, die Einstellung der Hintergrundbeleuchtungshelligkeit und die Pinbelegung. Ausreichender Lagerbestand ermöglicht eine schnelle Musterlieferung und den Versand in großen Mengen.

!
