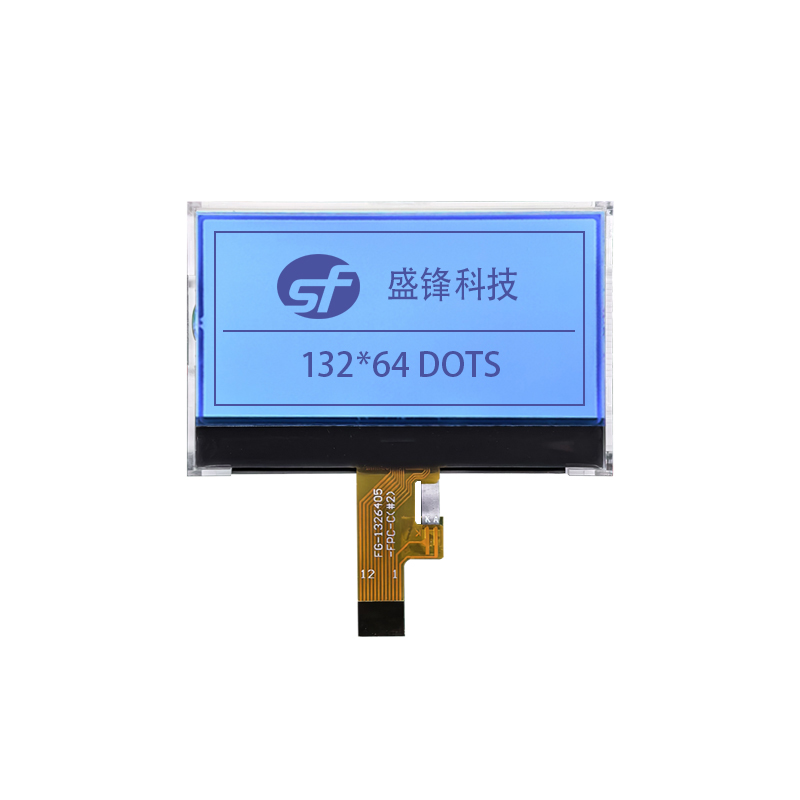

Kundenspezifisches 132x64 FSTN LCD-Modul mit positiv transmissiver Anzeige (COG) und ST7567-4SPI-Schnittstelle

Graphic 132x64 COG Module

Kundenspezifisches 132x64 FSTN LCD-Modul mit positiv transmissiver Anzeige (COG) und ST7567-4SPI-Schnittstelle

Dies ist ein monochromes LCD-Grafikmodul (13264 COG) mit FSTN-Positiv-/Transmissionsmodus und weißer Hintergrundbeleuchtung, das einen klassischen Schwarz-auf-Weiß-Effekt erzeugt. Die Abmessungen (VA) betragen 54,60 × 28,35 mm, die Modulabmessungen 59,20 × 39,5 mm. Es ist mit dem Treiber-IC ST7567 ausgestattet und unterstützt eine schnelle SPI-Schnittstelle.

  • Größe :

    2.28"

  • Teile-Nr. :

    FG-1326405-FCWA-B-G-C

  • Auflösung :

    132*64

  • Blickwinkel :

    6:00

  • Schnittstelle :

    SPI

  • Touch-Screen :

    /

  • Treiber-IC :

    ST7567

  • Temperatur :

    -20℃-70℃

  • Helligkeit :

    100 cd/㎡

  • Modulumriss (mm) :

    59.20*39.50*5.10

  • AA-Größe (mm) :

    52.12*25.26

  • LCD-Modus :

    FSTN White-Black/Positive /Transmissive
JETZT ANFRAGEN

132*64 Graphic LCD Display



Anzeigetyp

FSTN /Positiv /Transmissiv, COG-Modul

Auflösung

132*64

Modellgröße

59,20 × 39,50 × 5,10 mm

VA-Größe

54,60 × 28,35 mm

Punktgröße

0,375 × 0,375 mm

Punktlücke

0,02 × 0,02 mm

Blickrichtung

6:00

Hintergrundbeleuchtung

Weiße Hintergrundbeleuchtung

Treiber-IC

ST7567

Schnittstelle

SPI

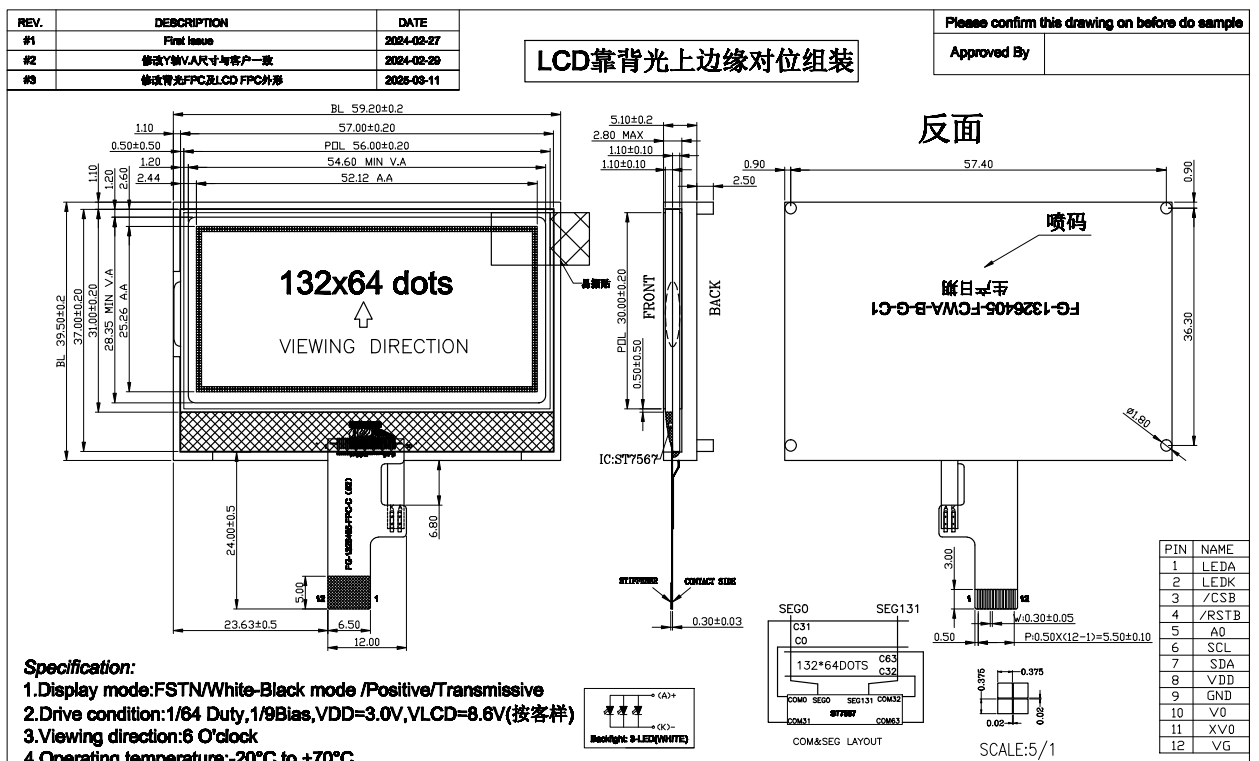

Zeichnung:

132*64 Graphic LCD Display



Merkmale:

 FSTN Positivmodus + Weiße Hintergrundbeleuchtung:

  • Durch die Verwendung der FSTN-Positivtransmissiv-Displaytechnologie in Kombination mit einer weißen Hintergrundbeleuchtung bietet es kontrastreiche, klare Bilder mit scharfen, unscharfen Kanten für Text und Symbole.

ST7567 Treiber-IC:

  • Ausgestattet mit dem branchenerprobten Treiber-IC ST7567 unterstützt es eine breite Palette von Funktionen, darunter das Ein- und Ausschalten der Anzeige, die normale/umgekehrte Anzeige und das Einstellen der Startlinie der Anzeige.
  • Durch die energiesparende analoge Schaltungstechnik in Kombination mit einem breiten Betriebsspannungsbereich wird die Batterielebensdauer des Geräts deutlich verlängert, wodurch es sich ideal für tragbare Instrumente eignet.

Hochgeschwindigkeits-SPI-Schnittstelle:

  • Durch die Unterstützung einer 4-Draht-SPI-Schnittstelle wird die Anzahl der Pins im Vergleich zu parallelen Schnittstellen reduziert, wodurch der Platzbedarf auf der Leiterplatte erheblich gesenkt wird.
  • Das Schnittstellenprotokoll ist hochgradig kompatibel und direkt an gängige Mikrocontroller-Chips wie STM32, Arduino und C8051 anpassbar.

COG-Verpackungsprozess:

  • Das 13264 COG-Modul ist als COG-Struktur konzipiert, wobei der COG-Treiber-IC direkt auf das Glassubstrat geklebt wird, was zu einer geringeren Moduldicke führt und mehr Gestaltungsmöglichkeiten für platzsparende Geräte bietet.



Anwendungsbereiche:

Das kundenspezifisches 132*64 Grafik-LCD-ModulMit seinem kontrastreichen Schwarz-auf-Weiß-Display, seiner stabilen Leistung und seiner einfachen Integration ist es eine optimale Displaylösung für industrielle Steuerungssysteme, medizinische Geräte, tragbare Instrumente und andere Anwendungen.

  • Industrielle Steuerung:Automatisierte Produktionslinien-Steuerungsanzeigen, Wechselrichter-Anzeigeterminals und HMIs.
  • Medizinische Geräte: Tragbare Monitore, Blutzuckermessgeräte und medizinische Testinstrumente.
  • Tragbare Instrumente: Datenlogger, Multimeter und Umweltmonitore für den tragbaren Außeneinsatz.
  • Unterhaltungselektronik: Intelligente Haussteuerungspanels, kleine Kassensysteme und elektronische Waagen verfügen über eine einfache Benutzeroberfläche, die die Bedienung vereinfacht.



Sichern Sie sich jetzt Ihre exklusive Lösung!

Suchen Sie nach einem/einer 13264 monochrome LCD Modul, das „hohe Stabilität, einfache Integration und übersichtliche Anzeige“ bietet?

Bitte teilen Sie uns Ihren Gerätetyp, den benötigten Installationsort und Ihre funktionalen Anforderungen mit. Wir stellen Ihnen detaillierte Spezifikationen und maßgeschneiderten technischen Support zur Verfügung, um eine schnelle Produktrealisierung zu ermöglichen!

Produktdetails.
