Im Zeitalter der weitverbreiteten Farbdisplaytechnologie nehmen monochrome LCDs immer noch eine wichtige Stellung ein.

Ein monochromer LCD-Bildschirm ist ein LCD-Display, das passive monochrome Displaytechnologie verwendet und Inhalte mit einfarbigem Kontrast wie Schwarz-Weiß, Blau-Weiß oder Gelb-Schwarz darstellt.

Gegenüber Farb-TFT-LCDsMonochrome LCDs zeichnen sich durch eine einfachere Struktur, einen geringeren Stromverbrauch, einen breiteren Betriebstemperaturbereich und eine höhere Kosteneffizienz aus, wodurch sie sich in bestimmten Anwendungsbereichen als ideale Wahl erweisen.

Der Kern der Klassifizierung von monochromen LCDs liegt in der „Anpassungsfähigkeit an den Anzeigeinhalt“. Die drei Haupttypen – Segment-LCD, Zeichen-LCD und Grafik-LCD – entsprechen Anzeigeanforderungen unterschiedlicher Komplexität, von einfachen Zahlen bis hin zu komplexen Grafiken, und bilden so eine vollständige Produktmatrix.

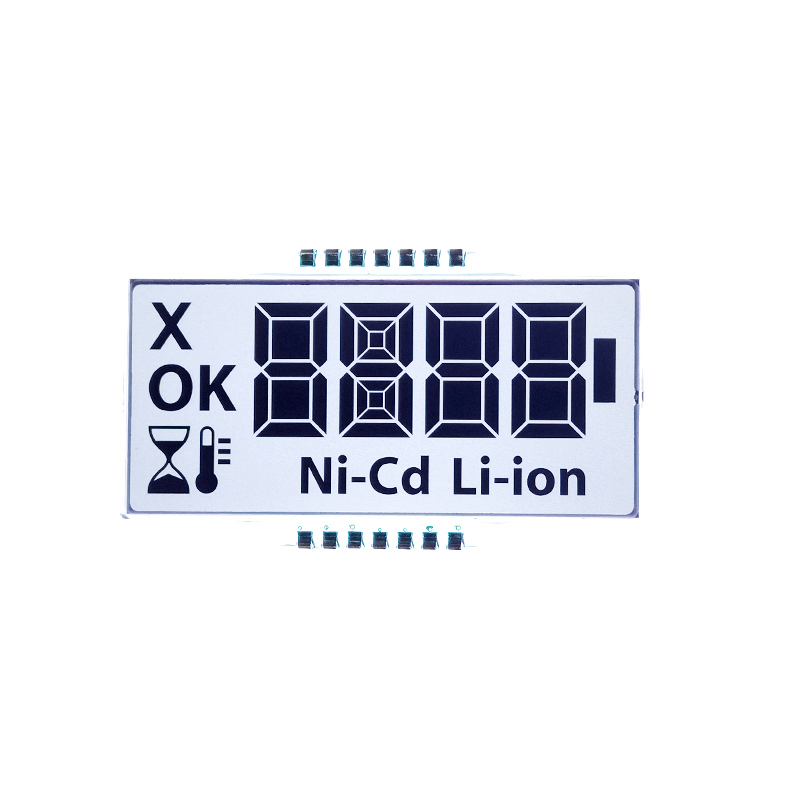

Segment-LCD: Einfache und intuitive Informationsanzeige

Merkmale:

Segment-LCD ist die einfachste Art von LCD. Sein Segmentmuster kann individuell angepasst werden, wobei üblicherweise 7-Segment oder 14-Segmentet-Stile, die zur Anzeige verwendet werden Zahlen, Buchstaben oder einfache Symboleols.

Technisch, Segment-LCDs größtenteils übernehmen TN-, HTN- oder VATN-LCD Diese Technologie zeichnet sich durch einfache Fahrmethoden, extrem niedrige Kosten und minimalen Stromverbrauch aus. Sie sind die erste Wahl für Anwendungsfälle, in denen Kosteneffizienz und lange Akkulaufzeit wichtig sind.

Im Hinblick auf den Produktionsprozess, Segment-LCDs Sie sind ausgereift und stabil und weisen eine hohe Produktionsrate auf. Ihr Produktlebenszyklus beträgt in der Regel mehr als 10 Jahre, wodurch der langfristige Versorgungsbedarf der Industrie- und Unterhaltungselektronikbranche gedeckt werden kann.

Typische Anwendungsbereiche:

Haushaltsgeräte: Bedienfelder von Mikrowellenherden, Klimaanlagen und Waschmaschinen

Medizinische Geräte: Blutdruckmessgeräte, Thermometer, Blutzuckermessgeräte

Industrielle Instrumente: Durchflussmesser, Manometer, Zähler

Unterhaltungselektronik: Elektronische Waagen, Taschenrechner, Uhren

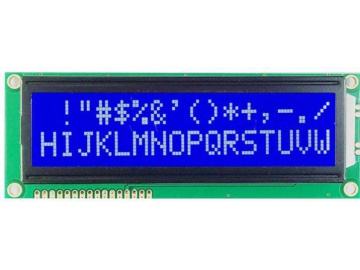

Zeichen-LCD: Flexible Textinformationsanzeige

Merkmale:

Zeichen-LCD ist eine Weiterentwicklung der Segment-LCD-Technologie. Im Gegensatz zur festen Anzeige von Segment-LCDs, Zeichen-LCDs Der Anzeigeinhalt kann über Befehle umgeschaltet werden, wodurch er sich an Szenarien anpasst, die eine dynamische Anzeige von Textinformationen erfordern.

Zeichen-LCDs bestehen aus Punktmatrizen, werden aber zeichenweise angesteuert. Zu den gängigsten Spezifikationen gehören: 16x2 (16 Zeichen × 2 Zeilen) und 20x4 (20 Zeichen × 4 Zeilen). Jedes Zeichen besteht üblicherweise aus einer 5×8- oder 5×11-Punktmatrix, die gängige Zeichen wie z. B. direkt darstellen kann. Englische Buchstaben, Zahlen und Satzzeichenund einige unterstützen eine kleine Anzahl benutzerdefinierter Zeichen.

Typische Anwendungsbereiche:

Industrielle Steuerungstechnik: Bedienschnittstellen, Statusanzeigen

Einzelhandelsterminals: Kassensysteme, Warteschlangensysteme

Büroausstattung: Statusanzeigen von Kopierern und Druckern

Laborausrüstung: Testgeräte, Datenerfassungssysteme

Fahrzeugausrüstung: Zusatzdisplays für Fahrzeugnavigation, Diagnosegeräte

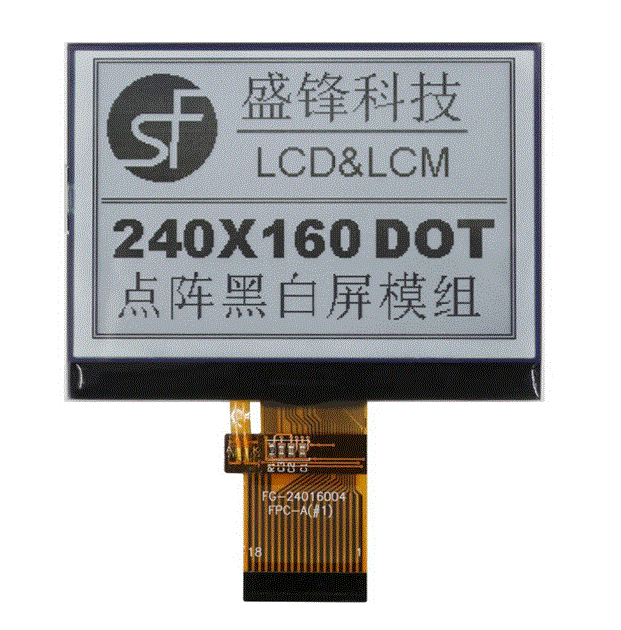

Grafik-LCD: Punktmatrix- und benutzerdefinierte Inhaltsanzeige

Merkmale:

Grafik-LCD ist der leistungsfähigste Typ unter den monochromen LCDs. Es besteht aus einer großen Anzahl einzeln ansteuerbarer Pixel, die eine vollständige Matrix bilden, und verfügt über gängige Auflösungen wie z. B. 128×64, 128×128 und 240×128, und kann beliebige Grafiken, chinesische Schriftzeichen und komplexe Symbole darstellen.

Technisch gesehen, High-End Punktmatrix-LCDs größtenteils übernehmen FSTN LCD Diese Technologie ermöglicht durch optische Kompensationsfolien eine kontrastreiche Schwarz-Weiß-Darstellung mit exzellenter Lesbarkeit im Freien. Einige Modelle unterstützen Graustufendarstellung (z. B. 4 Graustufen) zur Verbesserung der Detailgenauigkeit von Bildern und Texten.

In Bezug auf die Tragwerksplanung, Punktmatrix-LCDs oft übernehmen COG-ModulBei der Chip-on-Glass-Technologie werden Chips direkt mit Glas verbunden, wodurch ein dünneres und leichteres Volumen entsteht, das sich für miniaturisierte Geräte eignet.

Typische Anwendungsbereiche:

Industrielle Mensch-Maschine-Schnittstellen (HMI): Bedienfelder für Anlagen, Überwachungssysteme

Medizinische Geräte: EKG-Geräte, Monitoranzeigen

Test- und Messgeräte: Oszilloskope, Spektrumanalysatoren

IoT-Geräte: Smart-Home-Bedienfelder, Sensordisplays

Professionelle Werkzeuge: Geräte zur Stromerkennung, Kommunikationstestgeräte

Auswahlhilfe:

√ Nur Zahlen und einfache Symbole anzeigen → Segment-LCD wählen

√ Mehrzeilige Textinformationen anzeigen → Zeichen-LCD auswählen

√ Grafiken, Diagramme oder mehrere Sprachen anzeigen? → Punktmatrix-LCD wählen.

Verschiedene Arten von monochrome LCDs Aufgrund ihrer Darstellungseigenschaften und Kostenvorteile haben sie in verschiedenen Branchen klare Anwendungsbereiche gebildet. Als professioneller LCD-HerstellerWir bieten ein umfassendes Sortiment an monochrome LCD-LösungenVon einfachen Segmentanzeigen bis hin zu komplexen Punktmatrix-Grafikmodulen – wir bieten sowohl standardisierte Serienfertigung als auch kundenspezifische Entwicklung an. Um den Bedürfnissen verschiedener Branchen gerecht zu werden, zeichnen sich unsere Produkte durch folgende Kernvorteile aus:

• Breiter Temperaturbereich Anpassungsfähigkeit: Produkte in Industriequalität unterstützen den Betrieb in einem breiten Temperaturbereich von -30℃ bis +80℃ und eignen sich somit für raue industrielle Umgebungen und Außeneinsätze.
• Geringer Stromverbrauch Design: Durch die Verwendung einer reflektierenden oder transflektiven Struktur kann es im Freien ohne Hintergrundbeleuchtung klar angezeigt werden, was die Batterielebensdauer des Geräts erheblich verlängert.
• Extrem lange LebensdauerDer Produktlebenszyklus kann mehr als 10 Jahre betragen und deckt somit den langfristigen Versorgungsbedarf von Industrie- und Medizingeräten.
• Anpassungsdienste: Kann Bildschirmgröße, Anzeigeinhalte, Schnittstellentyp, Hintergrundbeleuchtungsfarbe usw. nach Kundenwunsch anpassen und bietet einen Komplettservice vom Design bis zur Massenproduktion.

Ob einfache Digitalanzeige oder komplexe Grafikanzeige – wir empfehlen Ihnen die optimale Produktlösung, abgestimmt auf Ihre individuellen Anforderungen (Anzeigeinhalt, Displaygröße, Stromverbrauch, Budget). Bei spezifischen Anwendungsfällen und Anforderungen beraten wir Sie gerne. Wir bieten Ihnen kostenlose technische Beratung und Testmöglichkeiten.
