Moderne industrielle und kommerzielle Anwendungen erfordern zunehmend nicht-rechteckige Mensch-Maschine-Schnittstellen. Ingenieure wählen spezielle runde Bildschirme, um Bedienfelder zu modernisieren und die visuelle Ergonomie zu verbessern. Shengfeng Technology erfüllt diese Branchenanforderung mit dem Modul FT-02864-BNA. Dieses runde 2,8-Zoll-IPS-LCD-Display vereint ein kompaktes, ästhetisches Design mit robuster Hardware. Das Display bietet eine scharfe Auflösung von 480 x 480 Pixeln und eine hohe Helligkeit von 1000 cd/m² für optimale Lesbarkeit unter allen Lichtverhältnissen.

Technische Daten des runden 2,8-Zoll-IPS-LCD-Displays

Industrielle Steuerungssysteme benötigen Hardwarekomponenten, die auch unter anspruchsvollen Bedingungen zuverlässig funktionieren. Shengfeng Technology hat das Modul FT-02864-BNA entwickelt, um diese strengen optischen und physikalischen Anforderungen zu erfüllen. Das Display bietet dank fortschrittlicher Flüssigkristalltechnologie eine außergewöhnliche Bildqualität.

Runder IPS-LCD-Bildschirm: Blickwinkel und Bildschärfe

Die IPS-Panel-Technologie (In-Plane Switching) garantiert exzellente Bildqualität aus jedem Betrachtungswinkel. Herkömmliche TN-Panels (Twisted Nematic) verfälschen die Farben bei spitzen Blickwinkeln. Das runde IPS-LCD-Display verhindert Farbverschiebungen, indem die Flüssigkristallmoleküle parallel zum Glassubstrat ausgerichtet bleiben.

Dieses fortschrittliche Modul bietet einen vollen Betrachtungswinkel von 170 Grad über alle Achsen (85° oben, 85° unten, 85° links und 85° rechts). Techniker können wichtige Betriebskennzahlen klar ablesen, ohne direkt vor dem Bedienfeld stehen zu müssen. Das Display bietet aus jeder Perspektive naturgetreue Farbsättigung, hohen Kontrast und gestochen scharfe Bilder. Anlagenintegratoren, die ein solches Modul verwenden, profitieren von diesem System. Industrielles IPS-TFT-Displayy Gewährleisten Sie eine gleichbleibende Lesbarkeit für Mehrbenutzer-Arbeitsplätze und dynamische Kontrollräume.

1000 Nits Helligkeit für gute Lesbarkeit im Freien

Direkte Sonneneinstrahlung beeinträchtigt herkömmliche Displays erheblich, da sie störende Oberflächenreflexionen erzeugt und den Bildinhalt verwaschen erscheinen lässt. Shengfeng Technology begegnet dieser optischen Herausforderung im Außenbereich durch die Ausstattung des Moduls mit einer leistungsstarken Hintergrundbeleuchtung. Das Display erreicht eine Leuchtdichte von 1000 cd/m² (Nits).

💡 Wichtigster optischer Vorteil: Eine Leuchtdichte von 1000 cd/m² sorgt für eine hohe Lichtausbeute, die auch direktes Sonnenlicht durchdringt und so eine hohe Betriebssicherheit bei Anwendungen im Außenbereich, z. B. in der Schifffahrt und im Automobilbereich, gewährleistet.

Neben einer hohen Lichtausbeute verfügt das Modul über eine spezielle Antireflexionsbeschichtung. Diese Beschichtung streut die einfallenden Umgebungslichtstrahlen über die Oberfläche des Panels, anstatt Bilder direkt in das Auge des Bedieners zu reflektieren. Rundes LCD-Modul mit hoher Helligkeit Gewährleistet eine ausgezeichnete Lesbarkeit bei Sonnenlicht in hellen landwirtschaftlichen Umgebungen, auf offenen Schiffsdecks und in beleuchteten Industrieanlagen.

480x480-Auflösung in einem kompakten Formfaktor

Der FT-02864-BNA bietet eine hohe native Auflösung von 480 x 480 Pixeln auf einer kompakten aktiven Anzeigefläche von 70,13 x 70,13 mm. Diese hohe Pixeldichte sorgt für scharfe Grafiken, flüssige Vektorkurven und gut lesbare Schriftarten.

Ingenieure erreichen eine präzise 1:1-Abbildung ohne visuelle Verzerrung. Runde grafische Benutzeroberflächen profitieren von der symmetrischen Pixelzuordnung, was flüssige Animationen von Drehreglern, Fortschrittsringen und Zeigeranzeigen ermöglicht. Die folgende Tabelle fasst die wichtigsten optischen Spezifikationen zusammen. 2,8 Zoll rundes TFT-Display Modul:

Moderne Mensch-Maschine-Schnittstellen nutzen diese hohe Pixeldichte, um komplexe Datenlayouts übersichtlich und kompakt darzustellen. Produktdesigner können detaillierte, benutzerdefinierte Symbole, numerische Anzeigen und dynamische Statusleisten realisieren, ohne die Bildqualität zu beeinträchtigen. Das runde IPS-LCD-Modul vereint technische Präzision mit kompakter Ästhetik und ist somit ideal für Hardwareplattformen der nächsten Generation geeignet.

Ergonomische Vorteile des runden Bildschirmdesigns

Industriedesigner suchen ständig nach Möglichkeiten, die Mensch-Maschine-Interaktion zu verbessern. Herkömmliche quadratische Bildschirme wirken auf abgerundeten Bedienoberflächen oft unruhig. Runde IPS-LCD-Panels lösen dieses Problem, indem sie eine natürliche Symmetrie in die physischen Bedienoberflächen einbringen. Designer eliminieren ungenutzte Ecken und entwickeln intuitive Benutzeroberflächen, die direkt der menschlichen Sehwahrnehmung entsprechen.

Passt perfekt zu Smart-Drehknöpfen und -Zifferblättern

Physische Bedienringe und Drehregler stellen den Standardmechanismus für präzise Einstellungen in der Steuerungstechnik dar. Bediener drehen intuitiv runde Knöpfe, um Temperatureinstellungen, Lautstärke und Maschinenparameter anzupassen. Ein rechteckiges Display innerhalb eines Drehreglers lässt unschöne, leere Ecken. Im Gegensatz dazu passt ein rundes Display direkt in den physischen Drehring.

Diese nahtlose Integration ermöglicht es Ingenieuren, haptisches Feedback mit dynamischen digitalen Visualisierungen zu kombinieren. Der Displayrand spiegelt die physische Begrenzung des Drehknopfes wider. Dreht der Bediener den äußeren Rahmen, verfolgen grafische Indikatoren auf dem Bildschirm die Bewegung präzise entlang des Kreisumfangs.

⭕ Design-Einblick: Durch die Zentrierung eines Bildschirms innerhalb eines Drehknopfs wird die physische Bewegung direkt mit dem visuellen Feedback in Einklang gebracht, wodurch Bedienungsfehler bei schnellen Anpassungen reduziert werden.

Die Ergonomie belegt, dass Bediener kreisförmige visuelle Indikatoren auf kleinen Bedienfeldern schneller verarbeiten als lineare Schieberegler. Radialanzeigen, Bogenbalken und drehbare Zeiger liefern klare numerische Statusinformationen auf kleinstem Raum.

• Direkte visuelle Nachführung: Grafische Elemente folgen der physischen Krümmung des äußeren Drehknopfes.

• Verbesserte räumliche Darstellung: Das Display entfernt Pixelfehler an den vier Ecken quadratischer Rahmen.

• Intuitive Touch-Zonen: Konzentrische Menüstrukturen entsprechen den natürlichen Wischbewegungen von Daumen und Fingern über die Oberfläche.

Maximierung der ästhetischen Wirkung in kompakten Benutzeroberflächen

Moderne Steuerungstechnik erfordert neben hoher Funktionssicherheit ein elegantes, schlankes Design. Quadratische Displays zwingen Designer oft dazu, die Gehäuseabmessungen zu vergrößern, um die Displayecken auszufüllen. Runde Bildschirme hingegen reduzieren das unnötige Volumen des Gehäuses und ermöglichen schlanke, moderne Hardware-Schnittstellen.

Runde Bildschirme steigern die wahrgenommene Qualität von Produkten im kommerziellen und industriellen Bereich. Elegante, runde Glaspaneele verleihen Thermostaten, Smart-Home-Zentralen und Armaturenbrettern in Fahrzeugen ein futuristisches Aussehen. Produktentwickler gestalten ansprechende Benutzeroberflächen mit zentralen visuellen Fokuspunkten, die die Aufmerksamkeit des Nutzers sofort auf die wichtigsten Betriebskennzahlen lenken.

Eine gut gestaltete, kreisförmige Benutzeroberfläche reduziert die kognitive Belastung der Maschinenbediener. Designer platzieren wichtige Statussymbole am äußeren Rand, während die wichtigsten numerischen Werte in der Mitte angezeigt werden. Diese übersichtliche Anordnung optimiert die täglichen Abläufe in komplexen industriellen Arbeitsabläufen.

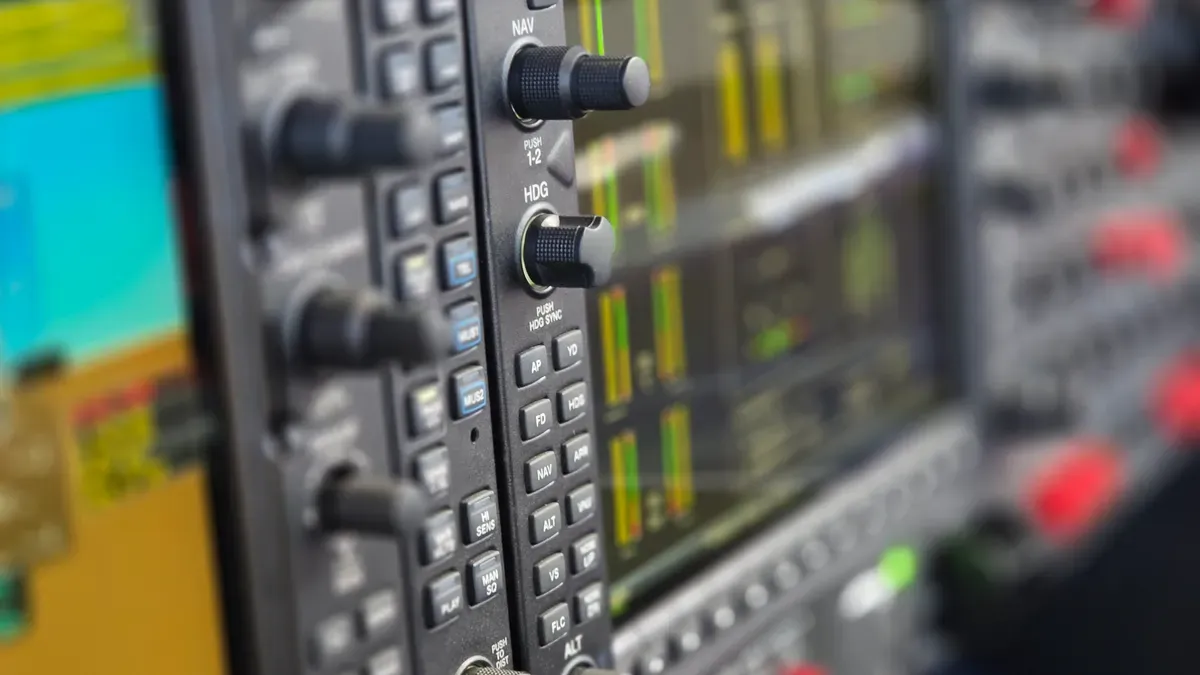

Industrielle und intelligente HMI-Anwendungen

Ingenieure setzen moderne runde Displaymodule in verschiedensten kommerziellen und industriellen Bereichen ein. Das markante Design wertet Produktdesigns auf und liefert gleichzeitig die notwendigen Betriebskennzahlen.

Smart-Home-Steuerungen und Thermostate

Intelligente Haussysteme basieren auf intuitiven Bedienelementen. Moderne Raumthermostate und Wandregler für die Klimatisierung nutzen die runde Form, um klassische Drehregler-Designs aufzugreifen. Systemintegratoren kombinieren das runde IPS-LCD-Display mit eleganten Gehäusen aus CNC-gefrästem Aluminium. So entstehen hochwertige Smart-Home-Zentralen, die sich harmonisch in moderne Wohnarchitektur einfügen. Integrierte Steuerungssysteme verarbeiten Berührungseingaben sofort und ermöglichen Hausbesitzern die direkte Steuerung von Klimaeinstellungen, Beleuchtungsstärke und Sicherheitsmodi.

Kfz-Anzeigen und Schiffsinstrumente

Spezielle Fahrzeugarmaturenbretter benötigen gut ablesbare, visuelle Anzeigen, die auch starker Sonneneinstrahlung standhalten. Fahrzeughersteller und Bootsausrüster integrieren runde Bildschirme in digitale Geschwindigkeitsmesser, Drehzahlmesser und Steuerstände von Wasserfahrzeugen. Die Anzeige bietet auch auf offenen Gewässern und in offenen Cockpits einen hohen Kontrast. So können die Bediener wichtige Motordaten, Kraftstoffstände und GPS-Navigationsrouten überwachen, ohne dass die Sicht durch direkte Sonneneinstrahlung beeinträchtigt wird.

Medizinprodukte und Industrieausrüstung

Hersteller medizinischer Geräte fordern höchste visuelle Klarheit für kritische Patientenüberwachungssysteme. Tragbare Diagnosegeräte, Infusionspumpensteuerungen und Laborinstrumente profitieren von kompakten, runden Displays. In der Industrie werden robuste, runde Displays in Drehknöpfen zur Steuerung von Schwerlastanlagen eingesetzt.

Hardware-Entwicklungsteams fordern flexible Anpassungsmöglichkeiten für High-End-Embedded-Systeme. Hersteller passen Hintergrundbeleuchtungshelligkeit, Deckglasstärke und Kabelführung individuell an. Kundenspezifische runde Hardware-Panels lassen sich problemlos in spezialisierte Industriemaschinen, Elektrowerkzeuge und hochpräzise medizinische Monitore integrieren.

Langlebigkeit und MIPI-Schnittstellenintegration

Industriehardware erfordert dauerhafte Zuverlässigkeit unter rauen Umgebungsbedingungen. Das Anzeigemodul FT-02864-BNA bietet robusten mechanischen Schutz und eine schnelle interne Datenverarbeitung. Diese Module sind so konstruiert, dass sie extremen Belastungen standhalten.

Betriebsbereich für extreme Temperaturen

Industriemaschinen und Außenkioske sind eisigen Wintern und sengender Sommerhitze ausgesetzt. Dieses Display arbeitet zuverlässig in einem extremen Temperaturbereich von -30 °C bis 85 °C. Systemintegratoren setzen das Panel in unbeheizten Außenschränken, schweren Baumaschinen und Steuerständen von Schiffen ein.

🌡️ Hinweis zur thermischen Leistung: Eine hohe thermische Toleranz verhindert die Trägheit der Flüssigkristalle bei Minusgraden und schützt vor Geisterbildern bei extremer Hitze.

Die internen Displaymaterialien sind temperaturbeständig und widerstehen schnellen Temperaturwechseln. Gerätebediener behalten stets eine klare Sicht ohne Bildschirmausfälle oder Farbverfälschungen.

ST7701SI-Treiber und MIPI-Signaleffizienz

Das Display integriert den leistungsstarken Treiber-IC ST7701SI zur internen Pixeldarstellung. Dieser Controller kommuniziert über eine kompakte 30-polige MIPI-Schnittstelle mit dem Host-Prozessor. Das MIPI-Protokoll ermöglicht eine schnelle Datenübertragung bei minimalem Platzbedarf auf der Leiterplatte.

Die folgenden Konfigurationsparameter beschreiben die Verbindung der zentralen Anzeigeschnittstelle:

Schnittstellenprotokoll: 2-Lane MIPI DSI; Treiber-IC: ST7701SIP; Anzahl der Pins: 30; Datenrate: Hochgeschwindigkeits-Differenzialsignalisierung

Hochgeschwindigkeits-Differenzialsignalisierung reduziert elektromagnetische Störungen an empfindlichen Industrieanlagen. Das schlanke Flachbandkabel vereinfacht die interne Kabelführung in engen Drehreglern und kompakten Gehäusen.

Lieferkettenstabilität und Produktlebensdauer

Systementwickler benötigen stabile Lieferketten für Komponenten für langfristige kommerzielle Hardwareprojekte. Shengfeng Technology hält strenge Fertigungsstandards ein, um lange Produktlebenszyklen zu gewährleisten.

Produktmanager können mehrjährige Produktionsläufe mit Zuversicht planen. Die langfristige Verfügbarkeit von Komponenten verhindert kostspielige Neuentwicklungen des Motherboards.

Das 2,8-Zoll-Display von Shengfeng Technology übertrifft herkömmliche Bildschirme in spezialisierten HMI-Anwendungen durch überlegene optische Leistung und zirkuläre Integration. Ingenieure optimieren so die Hardwareentwicklung der nächsten Generation durch die Auswahl optimaler Displayspezifikationen.

Produktentwickler sollten dieses fortschrittliche runde IPS-LCD-Display einsetzen, um schon heute innovative und platzsparende Steuerungsplattformen zu entwickeln.

Häufig gestellte Fragen

Produktdesigner und Systemintegratoren bewerten bei der Modulauswahl häufig spezifische Hardwareparameter. Die wichtigsten technischen Details fassen die wesentlichen Plattformfunktionen nachfolgend zusammen.

💡 Integrationstipp: Die 30-polige MIPI-Schnittstelle reduziert elektromagnetische Störungen drastisch und spart wertvollen Platz auf der Leiterplatte in kompakten Drehgehäusen.

Welche Schnittstelle verwendet das runde 2,8-Zoll-Displaymodul?

Das Modul nutzt eine 30-polige MIPI-DSI-Schnittstelle, die vom IC ST7701SI angesteuert wird. Diese Konfiguration gewährleistet eine schnelle Datenübertragung und reduziertes elektromagnetisches Rauschen.

Kann dieser runde Bildschirm auch bei direkter Sonneneinstrahlung funktionieren?

Ja. Der Bildschirm bietet eine hohe Helligkeit von 1000 Nits und eine entspiegelte Oberfläche. Diese Eigenschaften gewährleisten hervorragende Lesbarkeit auch bei hellem Sonnenlicht im Freien.

Welchen Betriebstemperaturbereich unterstützt dieses Display?

Das Industriedisplay arbeitet zuverlässig von -30 °C bis 85 °C. Dieser breite Temperaturbereich gewährleistet die Leistungsfähigkeit auch unter extremen Außen- und Industriebedingungen.
